Кромкофрезерная машина Cevisa CHP 12G — Интернет-магазин

Описание

ОПИСАНИЕ

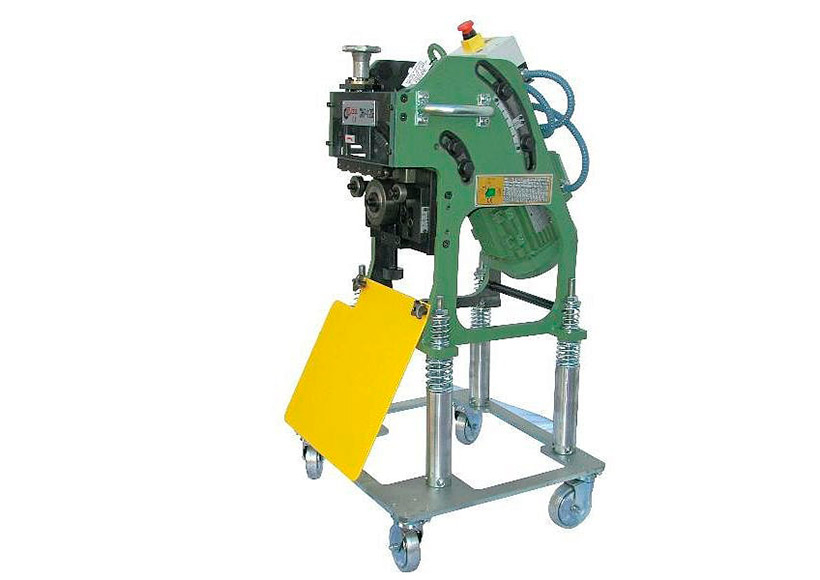

Кромкоскалывающий агрегат CHP-12 G выполнен на колесной подставке и может использоваться как в обычном, так и в «перевернутом виде» - для снятия фаски под сварку с нижней стороны стального листа.
Обычно применяется в паре с моделью CНР-12. Аппарат CНР-12 - для обработки кромки с верхней стороны, а СНР-12G - с нижней.
Для удобства работы тяжелый агрегат оснащен регулируемой по высоте колесной подставкой. При необходимости аппарат можно снять с подставки и использовать в стационарном варианте. Автоматическая подача обеспечивает равномерную ширину фаски по всей длине. Скорость подачи равна скорости вращения фрезы: 2,6 м/мин. Обработка происходит путем скалывания фрезой, качество получаемой поверхности - грубое (достаточное для сварки).

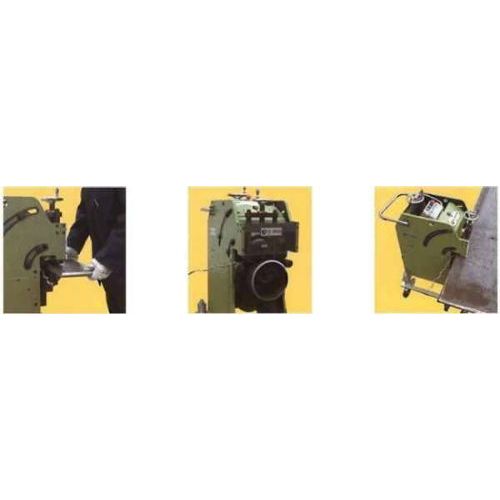

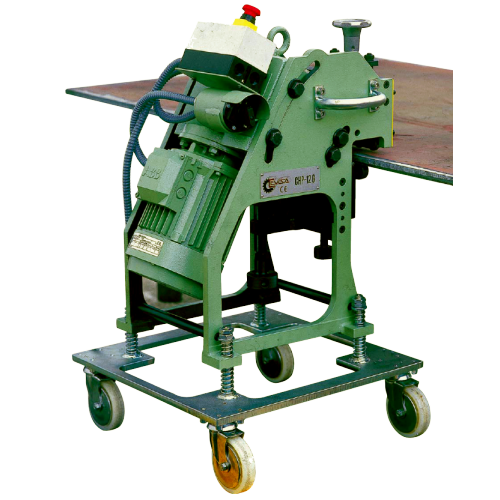

При снятии фаски на крупногабаритной заготовке или стальном листе – агрегат регулируется по высоте и устанавливается непосредственно на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить аппарат, а кромкоскалывающий агрегат на колесной подставке самостоятельно обработает кромку от начала до конца детали. При обработке кромок на небольших заготовках – детали подаются вручную.

Характеристики:

Угол фаски	25° -45°
Толщина обрабатываемого листа, мм	6-30
Глубина обработки, мм	8,5
Мощность, Вт	3000
Подача, м/мин	2,6
Диаметр фрезы, мм	93
Обработка труб, мм	от 100
Напряжение питания, В	380
Вес, кг	110

	Углеродистая сталь
	40 кг/мм²		50 кг/мм²		60 кг/мм²
a	w	d	w	d	w	d
22.5''	12	11	10	9	8	7.5
30''	12	10	10	8.5	8	7
35''	12	9.5	10	8	8	6.5
37.5''	12	9	10	7.5	8	6
45''	12	8.5	10	7	8	5.5
	Нержавеющая сталь
	50 кг/мм²		60 кг/мм²		70 кг/мм²
a	w	d	w	d	w	d
22.5''	6	5.5	5	4.5	4.2	3.8
30''	6	5	5	4.3	4.2	3.6
35''	6	5	5	4	4.2	3.5
37.5''	6	4.5	5	4	4.2	3.3
45''	6	4	5	3.5	4.2	3
